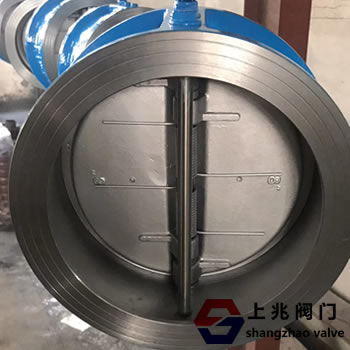

蒸汽對夾式止回閥發布時間：19-01-18

首先，蒸汽對夾式止回閥 - 特性

1。水錘壓力小，閥瓣行程短，彈簧輔助關閉，閥門關閉速度快。

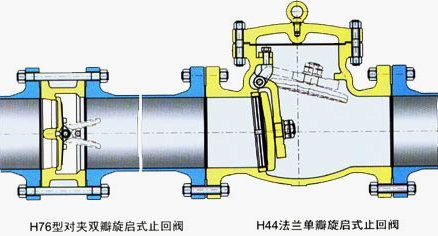

H76W和H76H型號的水錘壓力僅為H44H型的1 / 2-1 / 5。

2。結構長度短，體積小，重量輕。它為閥門的安裝，搬運，儲存和管道布置帶來了極大的便利，可以節省大量材料，降低成本。

H76型結構長度僅為H44H的1 / 4~1 / 10; H76型的重量?jī)H為H44型的l / 4~1 / 10;流體阻力小，流體阻力系數為2.6~0.7，隨著閥門直徑的增大

大，流體力系數降低。

3，可水平或垂直安裝，輕便重量。

沒有必要為閥門提供閥座。

4，開啟壓力很小，閥瓣可以在很小的壓力差下完全打開。 ## ＃5。該閥門結構整體，簡單緊湊。當閥門關閉時，注入沖擊力，水錘壓力小，閥門有幫助，可靠性高。

二，蒸汽對夾式止回閥 - 材料和主要參數：

配管法蘭	公稱 壓力	常規 產 品型號
JB/T74～90 GB/T9112 ～9124 HG50592 ～20614	1.0MPa	H76H-10C	H76W-10P	H76W-10P8	H76W-10P3	H76W-10R	H76W-10R8	H76W-10R3
	1.6MPa	H76H-16C	H76W-16P	H76W-16P	H76W-16P3	H76W-16R	H76W-16R8	H76W-16R3
	2.5MPa	H76H-25	H76W-25P	H76W-25P8	H76W-25P3	H76W-25R	H76W-25R8	H76W-25R3
	4.0MPa	H76H-40	H76W-40P	H76W-40P8	H76W-40P3	H76W-40R	H76W-40R8	H76W-40R3
	6.3MPa	H76H-63	H76W-63P	H76W-63P8	H76W-63P3	H76W-63R	H76W-63R8	H76W-63R3
	10.0MPa	H76H-100	H76W-100P	H76W-100P8	H76W-100P3	H76W-100R	H76W-100R8	H76W-100R3
	13.0MPa	H76H-160	H76W-160P	H76W-160P8	H76W-160P3	H76W-160R	H76W-160R8	H76W-160R3
	20.0MPa	H76H-200	H76W-200P	H76W-200P8	H76W-200P3	H76W-200R	H76W-200R8	H76W-200R3
	25.0MPa	H76H-250	H76W-250P	H76W-250P8	H76W-250P3	H76W-250R	H76W-250R8	H76W-250R3
主要零件材料	閥體	WCB （A105）	ZG1Cr18 Ni9Ti	CF8（304）	CF3（304L）	ZG1Cr18 Ni12Mo2Ti	CF8M （316）	CF3M （316L）
	閥擗	CF8	CF8	CF8	CF3	CF9M	CF8M	CF3M
	目軸	2Cr13	1Cr18 Ni9Ti	0Cr18 Ni9	00Cr19 Ni10	ZG1Cr18 Ni12Mo2Ti	0Cr17 Ni12Mo2	00Cr17 Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2
適用工況	適月介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		屎素等腐蝕性介質
適用工況	適用溫度（℃）	-29～425	-196～540		-196～425	-196～540		-196～455
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。
