氣動切斷閥和調節閥的區別和結構特點

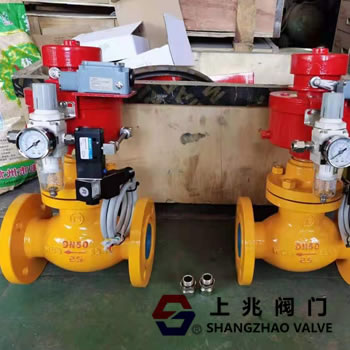

氣動閥門包括調節閥和切斷閥，它們的作用不同。雖然調節閥的流量也可以調至0，但氣動切斷閥一般用于緊急切斷。如果有閥門定位器，通常是鋼瓶閥門。調節閥是氣動膜大碟的那種，除了可以調節外，還可以切斷。兩者的相似之處在于都是以氣體為動力。 氣動切斷閥要么全開，要么全關，主要用于保護；氣動調節閥可以在任何位置開啟和關閉，可以控制閥門停留在規定的開度，可以調節流量或壓力。氣動切斷閥用于切斷管道內的介質，要求動作迅速，切斷嚴密性好，泄漏等級要達到十萬分之一。 氣動調節閥主要用于連續調節和控制。該信號對應于閥門沖程，并配有電動閥門定位器以接收控制模型。根據連續的4-20MA信號變化，調節閥完成0-100全行程動作。氣動 緊急切斷閥只有開和關兩個位置，一般配有換向電磁閥和行程開關。 電磁閥用于切換氣動執行機構的方向，行程開關用于向控制系統反饋信號，從而實時了解閥位開關的狀態。當氣動控制閥關閉時，可能會有一定的泄漏，而氣動切斷閥需要零泄漏或接近零泄漏。 氣動 切斷閥的閥體結構有單座、套筒和雙座三種，密封形式有填料密封和波紋管密封。采用多彈。 彈簧致動器和調節機構通過三根立柱連接，整體高度可降低30左右，重量可降低30左右；平衡閥內件，提高切斷閥的允許壓差；活塞式執行機構，作用力大，壓差大。
|
