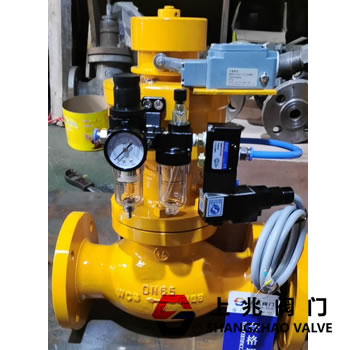

氣動緊急切斷閥執行機構的選型
氣動緊急切斷閥的氣動執行機構是以壓縮空氣為動力，完結對閥門的操控，具有結構簡單、動作可靠、性能穩定、維修便利、防火防爆，而且易于制成較大推力的執行機構、價格便宜、檢修維護簡單，對環境的適應性好等優點。缺陷是完結操控有必要敷設專用的氣源管道，關于雙效果的氣動執行器，斷氣源后不能回到預設方位，單效果的氣動執行器，斷氣源后可以依托繃簧回到預設方位。氣動執行機構依照操控氣壓轉換成位移的方式不同，可分為薄膜式、活塞式和齒輪齒條式。 氣動緊急切斷閥執行器是一種活塞式執行機構，適用90°轉角行程的閥門（如蝶閥、堵截閥、球閥、旋塞閥）的開關堵截和操控。當壓縮空氣進入氣缸，推動活塞作直線運動，利用活塞銷與撥叉U型槽將活塞的直線運動轉為撥叉的旋轉運動，撥叉旋轉帶動輸出軸轉動，然后完結對氣動堵截閥的操控。 依照氣動緊急切斷閥效果類型的不同，可分為單效果氣動執行器和雙效果氣動執行器。 單效果活塞式氣動執行器，開關動作中一個由氣源驅動，另一個由繃簧復位；開關動作都是通過氣源驅動完結的，便是雙效果活塞式氣動執行器。 依照結構的不同，堵截閥可分為單效果（常閉式）氣缸和雙效果氣缸（常開式）活塞式，通常由扭矩巨細決定，雙氣缸提供的力更大。
|
